Ligação de Meia madeira

Aprender as diferentes ligações de madeira e as suas técnicas é fundamental na carpintaria.

As ligações a meia madeira são os mais sensíveis de realizar, porque requerem algum rigor na medição, traçado e corte. A união das peças consiste em conciliar as duas metades da espessura de cada peça.

Tipos de ligações a meia madeira

Existem vários tipos de ligações de meia madeira.

As mais habituais são os descritos abaixo.

Meia madeira em cruz

É quando as peças se cruzam em ângulo recto.

O normal é que a peça vertical tenha continuidade visualmente, quando na realidade as peças não iguais.

Meia madeira em ângulo

É idêntico à meia madeira em cruz, embora neste, as peças encontram-se numa esquina e não no corpo central da peça, pelo que é necessário reforça-la.

Meia madeira oblíqua

Idêntico aos anteriores embora que os cortes são biselados e não se cruzam em ângulo recto.

Meia madeira de encontro

Quando o topo de uma peças se encontra com a borda exterior da outra

Meia madeira rabo de andorinha

É igual ao anterior embora a configuração da peça de topo tenha o formato de um rabo de andorinha.

Veja que as ligações de meia madeira não são unidades estruturais integrais, e é necessário reforçá-las com colas ou cavilhas.

Como fazer uma ligação de meia madeira

Escolha duas peças de madeira da mesma largura e espessura e sobreponha-as na posição da montagem final.

Com o esquadro e um lápis trace a largura da peça, de acordo com o local onde irá ser removida a madeira. Repita a operação com a outra peça.

Marque as faces a serem cortadas

Com um gaminho marque a meia espessura das peças de madeira.

Com o serrote de costa recta, corte segundo as marcações traçadas. Faça vários cortes na secção a remover para facilitar o desbaste com o formão.

Prenda a peça numa banca de trabalho e com um formão e um maço de madeira desbaste a peça na área a remover.

Repita a operação com a outra peça. Para verificar se o corte está perfeito encaixe as duas peças de acordo com a ligação pretendida e proceda aos ajustes se necessário.

Ligação de Madeira - Furo e Respiga

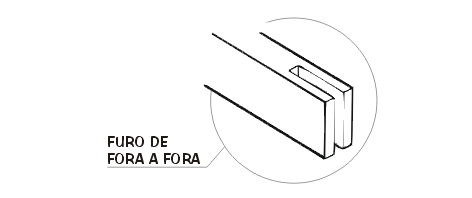

Designa a união de duas peças mediante a inserção de um segmento projectado (respiga) numa abertura correspondente (furo). Pode ser reforçada com cola, cavilhas, pregos, ou parafusos.

O furo-respiga é uma das formas mais tradicionais de ligações de madeira utilizada no fabrico de móveis de madeira maciça, pois garante precisão e resistência à montagem e fixação dos componentes do móvel.

Antes de falarmos sobre do furos e da respigas, devemos definir o tamanho de cada um deles.
O comprimento do furo depende sempre da largura da peça de madeira onde será feita a respiga.

Dimensões básicas

A largura do furo, em geral, restringe-se a 1/3 da espessura da madeira. Por exemplo, para uma porta de 3cm(30mm), a largura do furo seria de aproximadamente de10mm.

Numa respiga interrompida, a profundidade do furo é aproximadamente 2/3 da largura da madeira. Por exemplo, para uma peça de 9cm (90mm), a profundidade do furo seria de aproximadamente 60mm.
