Comunicação em tecnologia

Nas várias áreas da atividade humana, existiu sempre a necessidade de comunicar.

Transmitindo ou recebendo informação.

Quando pretendemos comprar um eletrodoméstico, procuramos informações sobre as suas características técnicas.

Quando recebemos um "lego" para montar, consultamos os esquemas, assim como quando ajudamos os pais a montar um móvel.

Comunicar o que é?

Comunicar significa transmitir uma mensagem, através de um sistema organizado de símbolos, ao qual chamamos linguagem.

Ao longo dos tempos foram desenvolvidas tecnologias capazes de levar a mensagem cada vez mais longe e de forma mais rápida.

Evolução do telefone

Evolução da velocidade de comunicações móveis

Vocabulário específico

Cada tecnologia ou objeto tecnológico engloba um conjunto específico de palavras (ou termos) que podemos chamar vocabulário tecnológico.

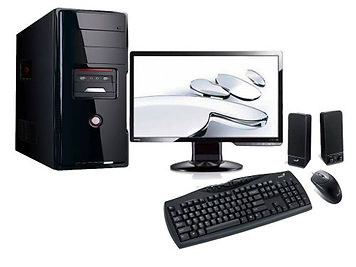

Teclado

Monitor

Rato

Periféricos

Memória RAM

Teclado

CPU

A comunicação tecnológica baseia-se no conhecimento e utilização adequada desse vocabulário.

Codificação e simbologia técnica

Para simplificar a comunicação somos confrontados diariamente com uma grande diversidade e quantidade de símbolos, e códigos visuais que comunicam informações tecnológicas que serão compreendidas em qualquer parte do mundo.

Para facilitar a transmissão de informações técnicas, cada área tem uma simbologia e um vocabulário próprios. Na tecnologia da embalagem existe um conjunto de sinais que nos informam sobre as características do produto embalado.

Por exemplo, um sinal que representa um copo significa que se trata de um produto frágil e que deve ser transportado com cuidado.

Sinais

Os sinais transmitem informações visuais cujo significado é entendido por todos da mesma maneira.

São simples, de apreensão rápida e servem para informar e/ou identificar locais e serviços.

É preciso que as pessoas conheçam antecipadamente o código do sinal.

Símbolos

É uma imagem de marca e de identidade. Só são percebidos por quem os conhece.

Os símbolos permitem identificar empresas, associações ou produtos.

O símbolo é essencial no processo de comunicação. Embora existam símbolos que sejam reconhecidos internacionalmente, outros só são compreendidos dentro de um determinado grupo ou contexto (religioso, cultural, profissional, etc.),pode ser também um objeto que substitui,representa,ou sugere algo.

Um pictograma é um símbolo que representa um objeto ou conceito por meio de desenhos figurativos.

Pictografia é a forma de escrita pela qual ideias e objetivos são transmitidos através de desenhos.

Pictograma

Esquema gráfico e técnico

Normalmente, na construção de esquemas específicos de uma determinada área tecnológica, recorre-se ao desenho técnico, pois este rege-se por normas universais.

Desenho técnico de esquadro de bicicleta

Desenho técnico de habitação

Desenho técnico de peça têxtil

Existem vários tipos de desenho técnico, de acordo com as áreas tecnológicas e finalidade a que se destinam.

Serve para comunicar ideias usando-se o esboço com grande frequência.

Desenho técnico de conceção

Desenho técnico de execução

Orienta o processo de montagem/ construção/ execução de algo.

Desenho técnico de definição

Mostra os desenhos com a configuração final.

Esquemas gráficos

São processos de organização de informação com recurso a texto, símbolos e imagens.

Os esquemas gráfico organizam a informação de forma visual para que a sua compreensão seja fácil e rápida.

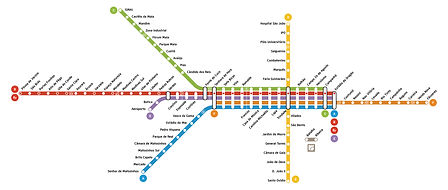

Mapa de rede de metro do Porto

Gráfico de barras

Diagramas

Os diagramas são esquemas gráficos que estruturam, simplificam e representam visualmente uma ideia, organização ou conjunto de elementos.

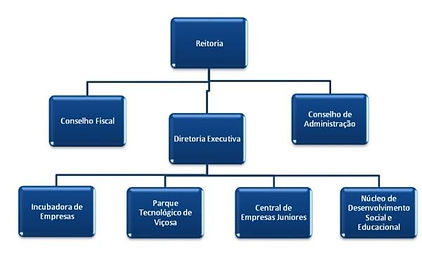

Organograma

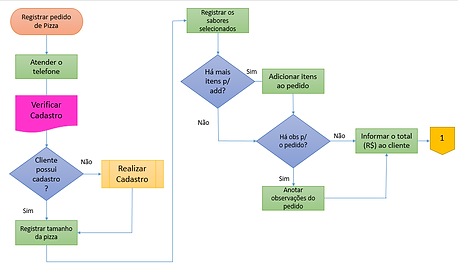

Fluxograma

Ilustram a transição de informações entre os elementos que o compõem, ou seja, é a sequência operacional do desenvolvimento de um processo.

Representa a estrutura formal de uma organização

Embora os desenhos técnicos apresentem uma imagem clara do que representam, têm de surgir acompanhados de toda a informação necessária ao seu entendimento, obdecendo a códigos e a simbologias técnicas

consulta Projetos

Escalas

A escala indica a relação existente entre a distância que separa dois pontos num projeto e correspondente distância na realidade.

A escala pode ser expressa quer em palavras (1 cm por 10 cm), quer em fracção de proporcionalidade ou escala numérica (por exemplo 1:10 ou 1/10) em que o denominador representa o número de vezes que a realidade foi reduzida.

Cotagem de um projeto

COTAGEM é a indicação das medidas das peças no desenho. Ao cotar devemos tentar imaginar se com as medidas representadas será possível fabricar a peça.

Representação das linhas de cota

Representação das linhas de chamada

Inscrição de cotas

Tipos de linha

Mista fina

Eixo de simetria ou medianas

Traço Interrompido

Arestas e Linhas de contorno encobertas

Contínua fina

Linhas de Medida

Tracejados

Linhas Auxiliares

Contínua grossa

Arestas e contornos visíveis

Uso

Designação

Na elaboração de um desenho técnico de definição os elementos devem ser representados seguindo convenções de representação.

Para construir um objeto necessitamos de ter a sua representação gráfica, demonstrando o seu aspeto.

Os desenhos resultantes das projeções nos planos resultam na representação do objeto visto por lados diferentes e as projeções resultantes, desenhadas em um único plano, representam as três faces do cubo.

Projeções axométricas

Quando se pretende representar com rigor um objeto com 3 dimensões podem usar-se vários tipos de perspetivas axonométricas, como por exemplo: a perspetiva cavaleira; a perspetiva isométrica e a perspetiva dimétrica.
