ENERGIA

Já imaginaste como seria chegar a casa e não termos eletricidade?

Pois é, hoje em dia é difícil de imaginar como seria viver sem eletricidade.

Precisamos dela para acender a luz de nossa casa, ligar a televisão, o computador, ou outras coisas.

Como construir um cata vento

Como construir um motor elétrico em casa?

O Mundo da Eletricidade

Ninguém inventou a eletricidade, ela existe na Natureza. Todos nós já vimos relâmpagos.

Durante as trovoadas dão-se descargas elétricas entre as nuvens ou entre a nuvem e a Terra.

Quando o grande filósofo grego, Tales de Mileto,(600 a.c.) esfregou um âmbar – uma resina fossilizada de pinheiros pré-históricos – a um pedaço de pele de carneiro, ele notou que penas, pedaços de palha e de madeira tiveram uma atração pelo próprio âmbar. Com base neste famoso episódio, mais tarde originou-se o nome eletricidade, sendo que âmbar em grego é elétron.

Pode fazer-se esta experiência com alguma facilidade.

Utiliza uma régua de plástico ou a caneta, uns pedaçinhos de papel e um pano de lã.

Quando duas substâncias de natureza diferentes são friccionadas por atrito, ambas se eletrizam.

Neste processo acontece a interação entre os átomos de modo que alguns eletrões da superfície de um dos objetos acaba por deslocar-se para o outro objeto, de modo que um deles fica carregado positivamente, se cedeu eletrões e o outro fica carregado negativamente, se ganhou eletrões.

Afinal o que é corrente elétrica?

Corrente elétrica é o fluxo ou movimento de partículas carregadas em um condutor de forma ordenada. Porém para “existir” corrente elétrica entre dois pontos deve haver uma diferença de potencial elétrica entre os mesmos dois pontos.

Faz agora uma viagem pelo Mundo da Eletricidade

Porque existe o (+) e o (-) nas pilhas?

Corrente alternada e o gerador

Porque falha o quadro elétrico em casa ?

Circuito elétrico

Um circuito eléctrico é um conjunto de materiais condutores por onde circula uma corrente eléctrica.

A corrente eléctrica sabemos que é o movimento orientado de partículas com carga. Existem alguns materiais que conduzem a electricidade – são bons condutores da electricidade, e existem outros que não conduzem a electricidade.

Nesta imagem construímos circuitos eléctricos simples com a ajuda de pilhas, lâmpadas ou motores e fios eléctricos.

Operadores elétricos

Os circuitos elétricos são compostos por operadores, que podemos agrupar assim:

Operadores que geram energia elétrica (por exemplo);

As pilhas e baterias recarregáveis são mais amigas do ambiente

Operadores que controlam a passagem da corrente elétrica

Operadores que nos ajudam a controlar a passagem da eletricidade, interrompendo-a ou reduzindo a sua intensidade.

Interruptor Campainha Regulador de

intensidade

Operadores que conduzem a corrente elétrica

Cabos ou fios elétricos Barra de união Fichas de ligação

(unifilar ou multifilar) (pente) macho

Operadores que transformam a corrente elétrica

A corrente elétrica ao passar nestes operadores transforma-se em outros tipos de energia; manifestando-se em forma de calor, luz, movimento ou som.

Aquecedor Lâmpada Motor elétrico Coluna de som

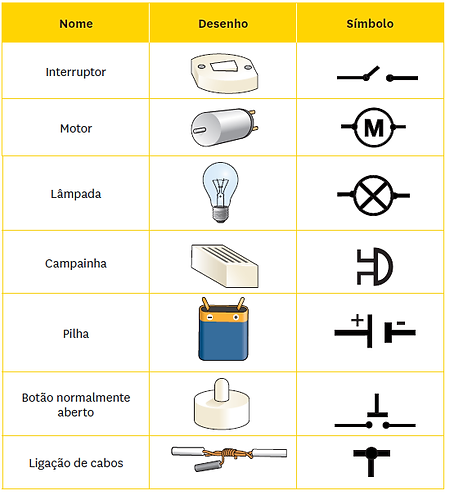

Representação e simbologia na eletricidade

Nos trabalhos com eletricidade precisamos muitas vezes de interpretar e planificar através do desenho – esquema gráfico – as montagens a realizar.

Para que seja possível interpretar os esquemas de montagem, temos necessidade de conhecer a representação utilizada nos símbolos da eletricidade.

Circuito elétrico simples

Num circuito elétrico todas as peças devem estar unidas umas às outras, para que a corrente possa passar. Existem, basicamente, duas maneiras de fazer um circuito com mais que um operador que transforma a corrente.

Ligação em série ou ligação em paralelo.

Circuito elétrico em série

Se todos os operadores estão ligados uns a seguir aos outros, trata-se de um circuito em série.

A corrente percorre um único caminho. Se retirarmos uma lâmpada ou se esta se avariar, por exemplo, todas as outras deixam de funcionar.

Esquema de Circuito elétrico

em série aberto
